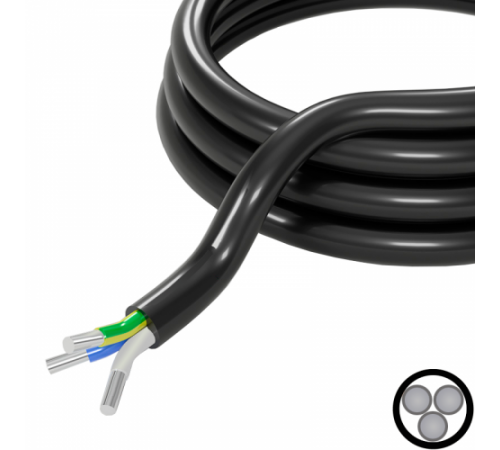

Кабель АВВГ 3х16 (0.66кВ)

АВВГ – алюминиевый силовой кабель с оболочкой и изоляцией из ПВХ пластиката.Производитель: Запорожский завод цветных металлов.Номинальное напряжение: 0,66 кВРасчетный диаметр: 17 мм.Количество жил: 3Сечение: 16мм?КонструкцияТокопроводящая алюминиевая жила, однопроволочная круглая (ок) или многопроволочная круглая (мк), 1 или 2 класса гибкости.У четырехжильных кабелей жилы с сечением 70–240 мм? могут быть секторной формы (мс).Изоляция – поливинилхлоридный пластикат. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая.Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ). Изолированные жилы многожильных кабелей скручены в сердечник.Оболочка – поливинилхлоридный пластикат.Нормативная документация– ТУ У 31.3-31549003-007:2006– ДСТУ IEС 60227-4:2004– ДСТУ IEC 60502-1:2009Назначение– Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.– Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.– Кабели предназначены для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели предназначены для одиночной прокладки.– Классификационное обозначение кабеля по требованию пожарной безопасности АВВГ – ПБ100000000.Технические и эксплуатационные характеристики– Температура эксплуатации кабеля: от -50°С до +50°С– Относительная влажность воздуха: до 98% при +35°С– Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С– Минимальный радиус изгиба при прокладке:- для одножильных кабелей: 10 наружных диаметров кабеля- для многожильных кабелей: 7,5 наружных диаметров кабеля– Строительная длина кабелей: по согласованию– Срок службы: 30 лет– Гарантийный срок эксплуатации: 5 лет– Кабели с наружным диаметром до 12 мм поставляются в бухтах или на деревянных барабанах, кабели с диаметром более 12 мм поставляются на деревянных барабанахХарактеристика пожарной безопасностиКабели относятся к классу стойких к распространению пламени при условии одиночной прокладки по ДСТУ 4809.
