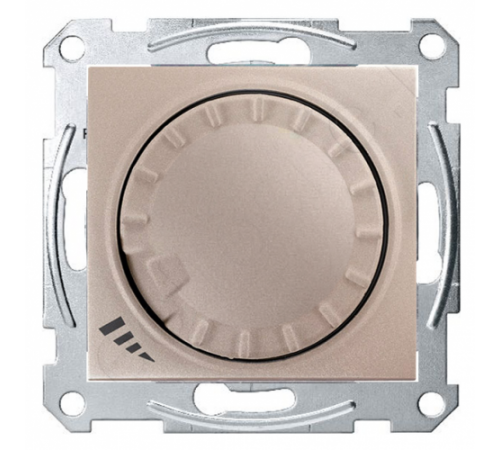

Диммер поворотно-натискний універсальний (для LED) «Sedna» SDN2201268, титан

Універсальний вставний поворотний димер для всіх типів навантаження, в тому числі і led. За допомогою універсального поворотно-натискного димера з підтримкою світлодіодних ламп можна включати та регулювати омічне, індуктивне та ємнісне навантаження. Такий світлорегулятор (димер) автоматично розпізнає приєднане навантаження. Він захищений від навантаження, короткого замикання, перегріву та має функцію плавного пуску. Є можливість встановлення діапазону регулювання яскравості та налаштування робочого режиму димування (відсікання фази по задньому фронту або відсікання фази по передньому фронту). Важливо: Завжди експлуатуйте пристрій відповідно до наведених технічних характеристик. Можливе пошкодження приєднаних димерів при підключенні комбінованого навантаження (індуктивного та ємнісного). Діммер розрахований на синусоїдальну напругу мережі. Якщо використовуються трансформатори, підключайте до димера лише регульовані трансформатори. Світлорегулювання розеток заборонено. Ризик перевантаження та підключення невідповідних димерів занадто високий. Якщо клема використовується для послідовного підключення, механізм має бути захищений автоматичним вимикачем на 10А. Налаштування пристрою Діапазон налаштування Діапазон налаштування димера за потреби можна налаштувати під діапазон регулювання яскравості ламп різних виробників. Налаштування діапазону регулювання Встановіть потенціометр у положення MIN або MAX. Утримуйте мікровимикач натиснутим протягом 5 секунд (лампочка загориться на короткий час). Поверніть поворотну ручку до бажаної мінімальної або максимальної яскравості. Натисніть і відразу відпустіть мікровимикач. Вибрана яскравість зберігається як мінімальна або максимальна яскравість, а режим налаштування закривається. Робочий режим За замовчуванням диммер налаштовано на режим RC. Діммер розпізнає приєднане навантаження автоматично; Проте, це може спричинити збої в деяких лампах (див. характеристики виробника ламп). У цьому випадку можна налаштувати режим роботи. Переключення робочого режиму димування в режим RL LED Встановіть потенціометр у положення RL (LED). Утримуйте мікровимикач натиснутим протягом 5 секунд (лампочка загориться на короткий час). Робочий режим переключиться в «відсічку фази переднього фронту для світлодіодних ламп» (режим RL LED), а мінімальне і максимальне значення яскравості буде скинуто. У робочому режимі «відсікання фази переднього фронту для світлодіодних ламп» (режим RL LED) можна підключати світлодіодні лампи тільки до 10% максимального дозволеного навантаження димера. Робота з пристроєм Натисніть поворотну ручку: підключені лампи увімкнуться або вимикаються. Поверніть поворотну ручку за годинниковою стрілкою або проти годинникової стрілки: яскравість підключених ламп збільшиться або зменшиться. Повернення до стандартного режиму – RESET Встановіть потенціометр у положення RESET. Утримуйте мікровимикач натиснутим протягом 5 секунд (лампочка загориться на короткий час). Робочий режим переключиться в «відсічку фази заднього фронту» (режим RC), а мінімальне і максимальне значення яскравості буде скинуто. Що робити у разі виникнення проблеми? Діммер регулярно знижує яскравість лампи під час роботи і не дозволяє збільшити її. Дайте пристрою охолонути і зменшіть підключене навантаження. Навантаження не вмикається після вимкнення. Дайте пристрою охолонути і зменшіть підключене навантаження. Усуньте можливі короткі замикання. Відновіть несправне навантаження. Яскравість навантаження зменшена до мінімальної. Ланцюг перевантажений. -> Зменшіть навантаження. Навантаження в ланцюзі менше мінімального. -> Збільште навантаження. Неправильний діапазон регулювання. -> Зменшіть максимальне значення яскравості. Навантаження не блимає при мінімальній яскравості. Навантаження в ланцюзі недостатнє для мінімального можливого значення яскравості. Збільште мінімальне значення яскравості (налаштуйте діапазон регулювання яскравості). Лампа безперервно блимає. Неправильне налаштування робочого режиму. Переключіть робочий режим у «відсічку фази переднього фронту для світлодіодних ламп» (режим RL LED). Або поверніть робочий режим до стандартних налаштувань. Не вдається суттєво відрегулювати яскравість. Налаштуйте діапазон регулювання яскравості. Переключіть робочий режим у «відсічку фази переднього фронту для світлодіодних ламп» (режим RL LED). Технічні характеристики Номінальна напруга: 230В перем., 50/60Гц Потужність, що підключається: Світлодіодні лампи (режим RC): 4 – 200ВА. Світлодіодні лампи, що димуються (режим RL LED): 4 – 40ВА. Лампи розжарювання: 4-400Вт. Галогенні лампи 230В: 4 – 400Вт. Галогенні лампи низької напруги з регульованим обмотувальним трансформатором: 4-400 ВА. Галогенні лампи низької напруги з електронним трансформатором: 4-400 ВА. Нейтральний провідник: Не потрібний. Клеми: Гвинтові клеми на макс. 2,5мм?. Захист: Автоматичний вимикач на 16А. Особливості: Захист від короткого замикання. Захист від навантаження. Плавний запуск. Стійкий до перегріву. Автоматичне визначення навантаження. Артикул виробника: SDN2201268 – Колір: Титан.
