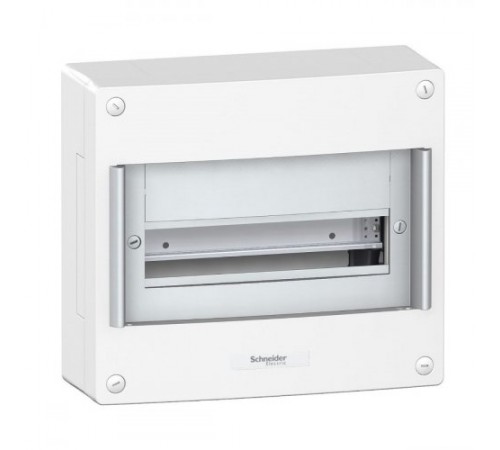

Щит навісний PRAGMA 1 ряд 13 модулів, IP40 Schneider Electric PRA20113

Електричний щит Pragma (PRA20113) виготовлений з матеріалу, спеціально розробленого компанією Schneider Electric – технопластик.
Застосування: Навісний розподільний щит Pragma (PRA20113) призначений для встановлення модульного обладнання до 63А.
Увага: Навісний розподільний щит Pragma (PRA20524) поставляється без дверей. Двері до щита купуються окремо!

Основні дані щита

Тип монтажу: навісний (накладний).
Кількість секцій: 1
Кількість рядів: 1
Кількість модулів в 1 ряду: 13
Загальна кількість модульних апаратів (шириною 18 мм): 13 модулів.
Колір: Сірий металік і білий титановий.
Двері щита: Купуються окремо.
Ступінь герметичності: IP40.
Ступінь захисту від механічного впливу згідно МЕК62262: IK09.

Переваги щитів серії Pragma:

Завдяки своїй конструкції всі моделі серії Pragma (включаючи PRA20113) забезпечують «повну ізоляцію»: ніякі компоненти щита, інтерфейсного модуля або двері не потребують заземлення.

Комплект поставки одного ряду:

• Етикетки для маркування із захисною кришкою.
• 2 клемники: «земля» і «нейтраль».
• Ідентифікаційна етикетка.

Клемники

Шафа PRA20113 Pragma комплектується набірним клемним блоком «нейтраль + земля».
– Клемник «нейтраль» має кількість клем 11: ? 25 мм – 3 шт, ? 6 мм – 2х4 шт.
– Клемник «земля» має кількість клем 13: ? 25 мм - 1 шт,? 6 мм – 3х4 шт.
Пружинні та гвинтові клеми дозволяють використовувати як гнучкий, так і жорсткий провід без застосування опресування.
До гвинтових та пружинних затискачів клемників Schneider Electric можна підключати жорсткі або гнучкі кабелі без наконечників відповідно до стандартів МЕК 60947-1 § 8. , 2.4. МЕК 60998-1 та МЕК 60998-2-1 (також можливе підключення кабелів з наконечниками).

Можна змінити конфігурацію клемників (додаткова опція).

Технічні характеристики

Номінальна напруга ізоляції Ui: 800 В, Uimp: 8 к.В
Відповідають стандарту МЕК 60947-7-1.

Розміри щита Pragma PRA20113
