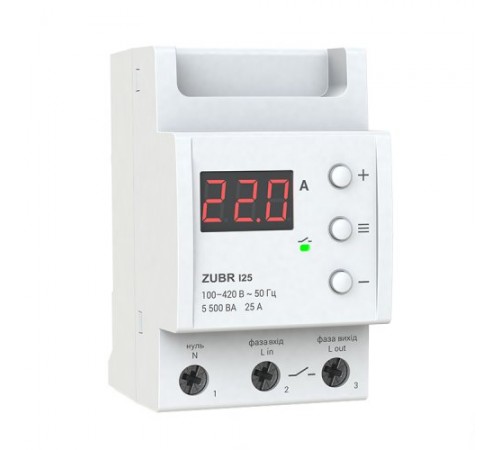

Реле тока ZUBR I25, 25А, 1ф, DIN

Однофазное реле тока ZUBR I предназначено для защиты электрооборудования, в частности — электрических двигателей, от перегрузки путем ограничения потребления тока. При наступлении критической ситуации реле отключает нагрузку.– Тип: Реле тока ZUBR I25, 25А, 1ф. Белый– Количество фаз: 1 (230 В)– Номинальный ток: 25 А– Напряжение питания: 100-420 В– Номинальная мощность нагрузки: 5 500 ВА– Габаритные размеры (Ш х В х Г): 53 х 85 х 70 ммОбщее описание реле токаРеле позволяет оптимизировать работу электрического двигателя. Оно обеспечивает контроль холостого хода, ограничивает работу на максимальных нагрузках, а также защищает двигатель от перегрузки.Благодаря использованию алгоритма True RMS достигается более точный результат измерения тока. Но есть возможность скорректировать отображаемое значение силы тока в соответствии с контрольным измерительным прибором.На устройство возможно устанавливать время задержки выключения нагрузки при превышении каждого из допустимых пределов потребления тока. Продолжительность задержки составляет от 0 до 240 с.Дополнительная информацияТок, А:25Способ монтажа: На DIN-рейкуКоличество фаз: 1 ф. (230 Вольт)Термозащита: ЕстьTrueRMS: ЕстьПроф. задержка отключения:НетНоминальная мощность нагрузки: 5 500 ВАОсновной предел тока: 0,1-25 АТочность измерения силы тока: ±0,1 А ±2 %Номинальный ток нагрузки: 25 А (макс. 30 А в течение 10 мин.)Время задержки включения нагрузки: 3-600 сВремя задержки выключения нагрузки: 0-240 сТип реле: ЭлектромагнитноеНапряжение питания: 100-420 ВПотребление тока: не более 86 мАСечение провода: не более 16 мм?Масса: 0,21 кг ±10%Габаритные размеры (Ш х В х Г): 53 х 85 х 70 ммКоличество коммутаций под нагрузкой, не менее: 100 000 цикловКоличество коммутаций без нагрузки, не менее: 1 000 000 цикловСтепень защиты по ГОСТ 14254: IP20Мощность, ВА: 5 001 - 7 000Преимущества:Установка реле осуществляется в шкаф управления на стандартную DIN-рейку шириной 35 мм.Настройка параметров работы тремя кнопками.Цифровой экран.Защита от перегрева.Задержка на включение/выключение.Подключение реле тока Zubr I25Напряжение питания (100–420 В, 50 Гц), где будет контролироваться ток, подается на клеммы «1» и «2», причем фаза (L) определяется индикатором и подключается на клемму «2», а ноль (N) — на клемму «1».Соединительные провода нагрузки подключаются к клемме «3» и к нулевому клеммнику (в комплект не входит).Настройка реле тока Zubr I25Для перехода по функциональному меню используйте среднюю кнопку.Для управления параметрами используйте кнопки «+» и «–». Первое нажатие вызывает мигание параметра, следующее — замену. Подробные действия и настройка реле указанны в инструкции к устройству.
