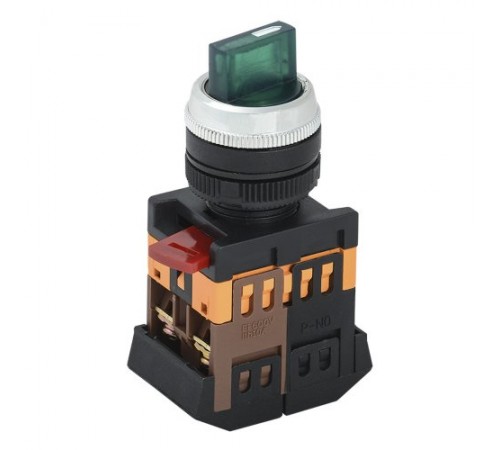

Перемикач АNС-22-2 на 2 фікс.полож.зелений неон/240В I-0 1з+1р IEK

Перемикач призначений для оперативного управління контакторами (магнітними пускачами) та реле автоматики в електричних ланцюгах змінного струму частотою 50 Гц, напругою до 660 або постійного струму напругою до 400 В.
– Тип: Перемикач АNС-22-2 на 2 фікс.полож.зелений неон/240В IO 1з+1р IEK
– Кількість позицій перемикання: 2
– Позначення положень: 0-1
– Максимально допустима робоча напруга Ue AC: 660 В
– Номінальний робочий струм Ie при AC-15 230 В: 7,5 А
– Номінальний робочий струм Ie при АС-15 400 В: 4,5 А
– Ширина: 30.0 мм
– Висота: 48.0 мм
– Глибина: 86.0 мм
– Діаметр отвору: 22.0 мм

Загальний опис перемикача

Виріб повинен встановлюватися в електрощитках, складаннях, корпусах пультів управління зі ступенем захисту не нижче за IP30. Монтуються на панелях завтовшки до 6 мм в отворах діаметром 22 мм. Встановлення та підключення перемикачів повинні проводитись у послідовності згідно з інструкцією.

Гарантійний термін експлуатації перемикачів складає 5 років від дня продажу за умови дотримання правил експлуатації.

Завдяки різноманітності кольорових варіантів можна найефективніше компонувати щити та панелі. Всі вироби складаються з двох вузлів - швидкознімної головки та контактного модуля. Контактна група чорного кольору – замикаюча (1з), коричневого кольору – розмикаюча (1р).

Додаткові характеристики

Функції перемикача: Перемикач ВКЛ/ВІДКЛ
Кількість полюсів: 1
Максимально допустима робоча напруга Ue AC: 660 В
Кількість позицій перемикання: 2
Конструкція приладу: Вбудований пристрій
Тип елемента управління: Коротка поворотна ручка (вузький хват)
Ступінь захисту - IP передня сторона: IP40
Кількість допоміжних нормально розімкнених / відкритих (АЛЕ) контактів:1
Тип підключення силового електричного ланцюга: Гвинтове з'єднання
Кількість допоміжних нормально замкнутих (НЗ) контактів: 1
Позначення положень: 0-1
Номінальна напруга ізоляції Ui: 660 В
Номінальний тепловий струм Ith: 10 А
Номінальний робочий струм Ie при AC-15 230 В: 7,5 А
Номінальний робочий струм Ie при АС-15 400 В: 4,5 А
Електрична зносостійкість: 0,3 млн циклів
Ступінь захисту - IP сторона контактів: IP00
Температура експлуатації: -10...+40 °C
Клас захисту від ураження електричним струмом: II
Номінальна робоча напруга AC контактів: 110; 230; 400; 660 В
Номінальна робоча напруга DC контактів: 24; 48; 110; 220; 440 В
Діаметр отвору: 22.0 мм
Колір: Зелений
Номінальна напруга постійного струму (DC): 440 В
Номінальна здатність до приєднання: 2х2,5 мм?
Тип ручки - додатковий пристрій: Коротка ручка з підсвічуванням
Ширина: 30.0 мм
Висота: 48.0 мм
Глибина: 86.0 мм

Переваги:

• Укомплектований ключем.
• Висока надійність та простота монтажу.
• Можливість укомплектувати шафу будь-якої складності завдяки широкому асортименту.
