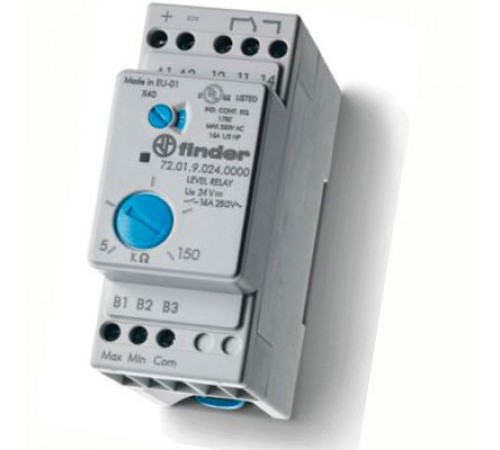

Реле контролю рівня 16А 1ПК 230В АС 5-150кОм Finder 720182400000

Технічна інформація: 72,01-72,11 РЕЛЕ КОНТРОЛЮ РІВНЯ 72,01: Регульований діапазон чутливості (5,,,150)kO-(5...450)kO 72.11: Фіксоване граничне значення 150kO 1) ФРОНТАЛЬНА перемикач функцій (72,01) FS: Наповнення – витримка часу 0,5 сек FL: Наповнення – витримка часу 7 сек ES: Дренаж – витримка часу 0,5 сек EL: Дренаж – витримка часу 7 сек (72,11) F: Наповнення – затримка включення 1 сек (Z1-Z2 перемичка встановлена) B = Світлодіод C = Регулювання чутливості залежно від виду рідини. 2) Функція наповнення - схеми з'єднань 2a Приклад з 3 електродами 2b Приклад з 2 електродами 3) Функція дренажу - схеми з'єднань 3a Приклад з 3 електродами 3b Приклад з 2 електродами РЕЛЕ ВИКОРИСТОВУЄТЬСЯ В НАСТУПНИХ, ЖИДНИХ, ОДЯГ, вода, рідини з низьким вмістом алкоголю, вино, молоко, пиво, кава, стічні води, добрива. РЕЛЕ НЕ МОЖНА ЗАСТОСОВУВАТИ В НАСТУПНИХ РІДИНАХ: дистильована вода, бензин, олія, рідини з високим вмістом алкоголю, рідкі гази, парафін, етиленгліколь, фарби. ПРИЛАДДЯ - Підвісний електрод (072.01.06 - 072.01.15 - 072.02.06) - Підлоговий датчик затоплення (072.11) - Електрод (072.31) - Тримач електрода з двома полюсами (072.51) - Тримач електрода електродний з'єднувач (072.500 - 072.501) ПРИМІТКА: - Максимальна довжина кабелю між електродами та реле: 200 м (максимальна ємність 100 нФ/км). - У виконанні 24V постійного струму (72.х1.9.024.0000) відсутня електрична ізоляція між електродами та джерелом живлення, тому при застосуванні реле в системах БСНН необхідно використовувати БСНН та живлення БСНН або джерела живлення, не з'єднані із заземленням. У разі заземленого джерела живлення ЗСНН реле контролю рівня необхідно захистити від шкідливого впливу блукаючих струмів, переконавшись, що жоден з електродів не заземлений. У виконанні 24V змінного струму (72.х1.8.024.0000) завдяки ізолюючому трансформатору забезпечується подвійна ізоляція між електродами та джерелом живлення.
