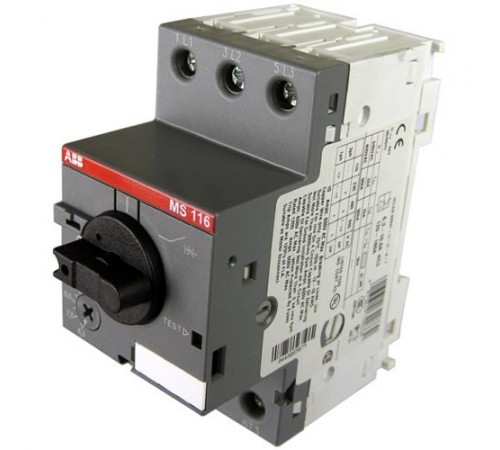

Автомат захисту двигуна 3-п Abb MS116-10,0А

Основні характеристики MS116-10,0А

• Номінальна робоча потужність 400 В, AC-3: 4,00 кВт.
• Діапазон уставок: 6,30–10,0 А
• Вимикальна здатність при КЗ ICS, 400 В AC: 50кА.
• Уставка миттєвого струму короткого замикання: 150А

Опис автоматичних вимикачів MS116

MS116 - це компактне та економічне рішення для захисту електродвигуна потужністю до 15 кВт (400 В) / 32 А шириною всього 45 мм. Пристрій має такі можливості, як замикання та розмикання ланцюга живлення електродвигуна, компенсація температури, а також забезпечено поворотною ручкою управління з наочною індикацією стану вимикача. Автоматичні вимикачі серії MS можуть застосовуватись як із трифазними, так і з однофазними електродвигунами.

Як додаткові аксесуари доступні допоміжні контакти, сигнальні контакти, розчіплювачі мінімальної напруги, дистанційні розчіплювачі, трифазні шинні розведення, клемні колодки для підключення живлення, а також аксесуари для захисту від несанкціонованого перемикання автоматичного вимикача.

Технічні дані:

• Тип: MS116
• Стандарти: ПЕК/EN 60947-2, ПЕК/EN 60947-4-1, ПЕК/EN 60947-1
• Номінальна робоча напруга Ue: 690 В AC
• Номінальна частота: 50/60 Гц
• Клас розчеплення: 10 А
• Кількість полюсів: 3
• Робочий цикл: 100%
• Механічна зносостійкість: 100000 циклів.
• Електрична зносостійкість: 100 000 циклів.
• Номінальна імпульсна напруга Uimp, що витримується: 6 кВ.
• Номінальна напруга ізоляції Ui: 690 Ст.

Переваги

• Ручне керування
• Забезпечення електричної ізоляції
• Можливість блокування ручки у положенні OFF (Вимк).
• Управління за допомогою розчіплювача мінімальної напруги або дистанційного розчіплювача
• Видима індикація спрацьовування
• Температурна компенсація

Розташування елементів

1. Клеми (1L1, 3L2, 5L3)
2. Положення ручки TRIP (спрацьовування)
3. Ручка з можливістю блокування
4. Кнопка для тестування
5. Індикатор спрацьовування електромагнітного розчіплювача
6. Діапазон уставки струму теплового реле
7. Клеми (2T1, 4T2, 6T3)

Основні розміри (в мм та в дюймах)
