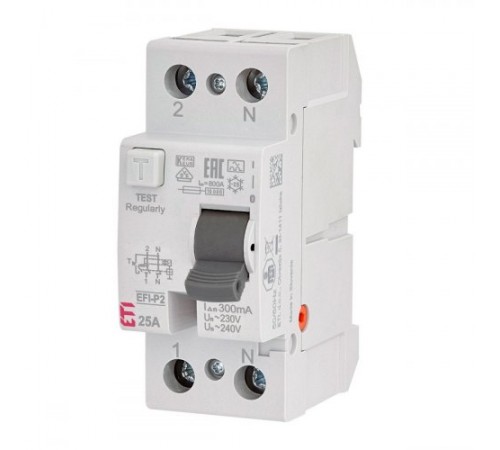

Диференціальне реле (RCD) 2p EFI-P2 25/0.3 NL тип A (10kA), ETI 2061431 (нейтральний полюс лівий)

Опис реле Диференційне реле EFI з нейтральним полюсом зліва застосовується з метою захисту від ураження електричним струмом при прямих або непрямих дотиках до струмоведучих частин, а також до частин, які можуть опинитися під напругою внаслідок пошкодження ізоляції; для захисту обладнання від можливого пожежі. Виріб застосовується в мережах - TN-S, TN-CS, TT та IT, де нейтральний та заземлюючий провідники розділені. Реле типу А чутливе до змінного синусоїдального і до постійного пульсуючого струму витоку. Серія EFI має зрозуміле чітке маркування виробу, що інформує про всі основні характеристики пристрою. Технічні характеристики Тип: А Розташування нейтралі: зліва Кількість полюсів: 2 Номінальний умовний струм замикання: 10 кA Номінальний струм: 25 А Тік витоку: 300 мА Номінальний диференціальний струм: 0,3 А Номінальна комутаційна здатність: 800 А Максимальне значення захисного запобіжника: 80 А gG Номінальна частота: 50/60 Гц Максимальний струм: 400 А Ступінь захисту: IP20 Робоча температура: -25°С...+55°С Індикація положення контактної групи: механічна "червоний/зелений" Монтаж на DIN-рейку: 35 мм Монтажне положення: довільне Артикул: 2061431 Монтаж Пристрій захисного відключення можна використовувати в будь-якій електромережі, в якій захисний (PE) і робочий (N) нульовий провідник , У тому числі в мережі заземлення типів: TN-S, TN-CS, TT, IT. Пристрій захисного відключення 2061431 призначений для монтажу на DIN-рійку типу EN60715 (EN50022) (розмір 35 мм). Вибір резервного запобіжника Для диференціального реле 2061431 з номінальним струмом до 25A застосовуються продхранители (автоматичні вимикачі) з характеристикою gG номіналом 25A. Експлуатація реле Умови для коректної роботи диференціального реле 2061431: Фазні та нейтральні провідники повинні проходити через дифреле. Нейтральний (N) провід лінії відходу повинен бути ізольований таким же чином, як фазні провідники. В іншому випадку висока ймовірність помилкового спрацьовування пристрою. Опір заземлення не повинен перевищувати зазначеної максимальної величини RF (RF max = UL/IDN, де UL * - напруження дотику). Габаритні розміри ПЗВ EFI-P2 Схема підключення ПЗВ EFI-P2 Як підібрати диференціальне реле EFI 2061431 (таблиця вибору) Переваги ПЗВ 2061431: Надійне кріплення на шину ТН-35 (металевий фіксатор). Ідентифікація стану силових контактів індикацією ON/OFF. Можливість монтажу додаткових аксесуарів. Одночасне підключення провідників живлення як згори, і знизу. Інформація про параметри провідників, що підключаються, нанесена на корпус кожного виробу. Кнопка ТЕСТ контролю працездатності механізму розчіплювача. Диференційне реле укомплектовано запатентованим двоступінчастим механізмом, що забезпечує максимальну надійність роботи.
