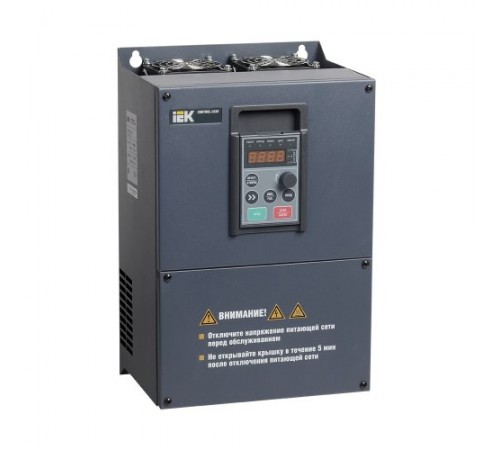

Преобразователь частоты CONTROL-L620 380В, 3Ф 11-15 kW IEK

Преобразователь частоты это современное высокотехнологичное устройство для контроля и управления электродвигателями.Устройства отличаются компактными размерами и высоким функционалом. Применение новейших технологий обеспечивает достижение номинального крутящего момента на входе при низкой скорости, а также почти бесшумный устойчивый ход.– Тип: Преобразователь частоты CONTROL-L620 380В, 3Ф 11-15 kW IEK– Сетевое напряжение: 400 В– Количество фаз: 3– Диапазон рабочего напряжения: 380...420 В– Мощность двигателя: 11-15 кВт– Несущая частота: 16 кГц– Входной ток HD-реж постоянной нагрузки: 26 А– Выходной ток HD-реж постоянной нагрузки: 25 А– Входной ток ND-реж переменной нагрузки: 35 А– Выходной ток ND-реж переменной нагрузки: 32 АОбщее описание преобразователяУстройство обладает многообразием режимов регулирования, функциями защиты и сигнализации, обеспечением постоянного мониторинга и оперативной подстройки множества параметров. Имеют встроенный интерфейс связи RS-485, поддержку протокола коммутаций Modbus RTU и гибкое управление.Предназначены для управления широким спектром промышленных установок, механизмами с высокими пусковыми нагрузками. Идеально подходят для работы с насосно-вентиляторной нагрузкой, при использовании режима ND.Преобразователь подходит для большинства электроприводов. Также, он способен адаптироваться к изменениям нагрузки в широком диапазоне. Обладают устойчивым ходом, высокой точностью и высокой надежностью. Они помогают улучшить коэффициент мощности и производительности электродвигателей, а также существенно снизить затраты на электроэнергию.На платы наносится специальное покрытие, что позволяет эксплуатировать преобразователи в тяжелых условиях.Преимущества:Возможность использования стандартной витой пары UTP cat 5Е.Высокая перегрузочная способность.IGBT модули в качестве силовых.Предусмотренный насосно-вентиляторный режим работы.Высокая перегрузочная способность – до 180% от номинальных значений, позволяет использовать преобразователь в устройствах с повышенными нагрузками.Современная элементная база, позволяет реализовать эффективные алгоритмы управления.В качестве силовых модулей используются IGBT производства компании Infineon, что позволяет существенно повысить надёжность и отказоустойчивость ПЧ.Специальное покрытие всех плат, наносимое в соответствии с промышленными стандартами, позволяет эксплуатировать преобразователи в тяжелых условиях.Специально предусмотренный насосно-вентиляторный режим работы, позволяющий получить существенное (до 30%) снижение затрат при проектировании системы управления.Вентилятор силового блока сконструирован таким образом, что в случае загрязнения подлежит быстрой замене без необходимости разбирать корпус ПЧ.Съемный пульт обеспечивает возможность удалённого управления ПЧ.Возможность использования стандартной витой пары UTP cat 5e позволяет максимально упростить и до 10 раз снизить затраты на монтаж выносного пульта управления (по сравнению с преобразователями, использующими специальные коммутационные шлейфы).Встроенная поддержка протокола Modbus дает возможность использования Control L620 в сложных системах с единым центром управления.Артикул: CNT-L620D33V11-15TEМонтажная схема соединенийТехнические характеристикиСетевое напряжение: 400 ВЧастота сети: 50/60 ГцДиапазон раб вход напряжения: 380...420 ВВыходная частота: 0...400 ГцНесущая частота: 0...16 кГцВыход напряжение: 0...400 ВВходной ток HD-реж постоянной нагрузки: 26 АВыходной ток HD-реж постоянной нагрузки: 25 АВходной ток ND-реж переменной нагрузки: 35 АВыходной ток ND-реж переменной нагрузки: 32 АТип управления: Векторное управ в разомкнутом контуре.Номин импульсное выдерживаемое напряжение: 4 кВТип охлаждения: Вентилятор (встроенный).Вес: <= 2,3 кгКлиматическое исполнение: УХЛ3.1Температура эксплуатации: -10...+40 °CМакс мощность двигателя ND-реж перем нагрузки: 1,5 кВтМакс мощность двигателя HD-реж пост нагрузки: 0,75 кВтМакс мощность двигателя ND-реж перем нагрузки: 2 лсМакс мощность двигателя HD-реж пост нагрузки: 1 лсМакс сечение входящего кабеля: 10 мм?.Количество фаз : 3.Управление
